為了迅速、有效和規范的開展核化污染事故和核輻射事故衛生應急救援與洗消工作，根據國家“事故衛生應急預案”的要求，最大程度地減少事故造成的人員傷害和社會影響，保障公眾身體健康，維護社會穩定，專門針對可能發生病菌、化學、放射性污染的工作場所，研發先進的模塊化的核生化應急救援洗消箱組（洗消設備模塊、急救器材模塊和急救洗消藥品模塊），為整個國家及各省的各地方的核生化救治儲備技術與產品，也為各部隊、火箭軍導彈推進劑與輻射損傷急救與防治作戰略儲備，同時也是為實現軍民融合、科技興醫、國家安全等國家戰略服務。
一、系統組成
可以單人洗消，或者同時4人洗消；兩路洗消管路，一路為清水管路（一進四出），一路為藥劑管路（一進四出）

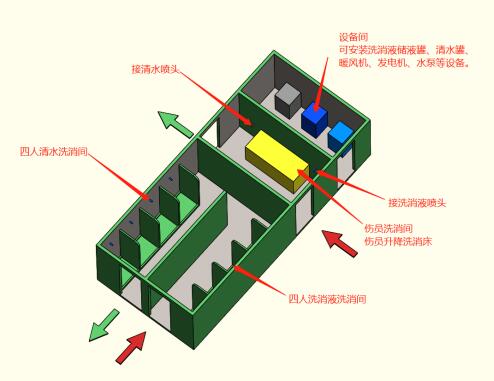

沖洗噴淋間分區示意圖
安全性：
控制系統在缺水、缺油時能夠系統保護，控制箱設置急停開關；
電路系統有漏電保護功能
系統功能：
主要功能包括人員洗消、傷員洗消等，如下表所示。
序號 作業功能 功能描述 使用方式
1 臥姿傷病員洗消 2列洗消傳送架，實現2名臥姿傷病員同時洗消 臥姿傷病員平躺在洗消平臺上，由救援人員利用手持噴頭對傷病員員實施洗消
2 站姿傷病員洗消 4名站姿人員洗消，4個噴頭，其中2個噴藥劑，2個噴清水 救援人員可以利用手持噴頭對傷病員進行洗消
3 裝備自消 通過自消噴槍進行沖洗 通過自消噴槍對作業完成后設備進行清水沖洗
系統工作方式
(1)臥姿傷病員洗消作業流程
展開設備，完成管線連接，擴展開方艙，搭建好傷病員洗消平臺，形成兩列洗消作業通道，連接好手持式洗消噴頭，提供洗消藥劑和清水，根據不同季節設置好作業水溫。
(2)站姿傷員洗消作業
展開設備，完成管線連接，擴展開方艙，形成兩列洗消作業通道，連接好手持式洗消噴頭，可提供洗消藥劑和清水，根據不同季節設置好作業水溫。
二、配置可移動洗消設備
1）洗消設備
XQ-003核生化洗消裝置是一種高效人體表面、局部傷口污染的去污洗消裝置,主要是用于人體表面皮膚局部污染洗消，。
該設備由去污作業頭，輔以不同的核素洗消液來滿足不同去污要求，該裝置可滿足于以下作業需求：
（1）應用于部隊的演練及戰爭期間的核化傷員洗消。
（2）可以應用于民用醫護領域，如核醫學科的人員的核素污染去污。
（3）也可以應用于物件表面不能或不方便直接用水沖洗的干式洗消，如一些核電站的儀表儀器、控制臺表面，汽車飛機等的座位和客艙內的清洗消毒等，將清洗與消毒同步進行，大大提高工作效率。
去污效率：
對皮膚上放射性沾染的去污效果：91.3%。
工作特點：
加熱、負壓廢水回收、噴射、毛刷洗消四個關鍵技術與功能；其工作時通過氣泵形成負壓吸力，在噴洗的同時，利用氣泵產生負壓吸力將噴到設備或物件表面上的洗消液及時吸回，使到清洗過皮膚組織或物件表面后的藥液不會四處流灑或滴落，避免二次污染，達到最大程度使產生的污染不擴散。
技術參數：
序號 性能項目 技術參數
1 基礎性能：
水流量 1000mL/min
噴射壓力 可調，正常使用時3bar，最大可達0.2Mpa
負壓 15Kpa
電壓： 220v/50HZ
洗消管長度 2.5m
清水箱容量 32L
污水箱容量 32L
尺寸 580×440×630mm
重量 40公斤
2 輸入功率：
加熱 1300w±5%
水泵 130w±5%
風泵 600w～1000w±5%
3 安全性：
絕緣抗阻 500MΩ
4 電源： 單相AC 220V±10％,50Hz±5％，功率：2500W
5 主機移動方便與安全： 帶滾輪，可移動、可自鎖
配置：
主機1臺 設備主體
表面洗刷頭1套 適用于人體傷口洗消
連接管路1套 水路氣路，洗消管長度：2m；
洗消刷（大、小）各1個
洗消手柄1個， 管路等配件齊全，滿足體表局部去污使用需求
WX-01 便攜式人員體表與場地洗消器
該設備通過泵管直接驅動和操作混合裝置，用 這種方法制造該單元，使得洗消液體，粉末和去污化學試劑很容易組合，每次可以使 用12L的混合洗消液。
直接噴灑洗消液至物體表面，沖刷并吸附污染物，將污染物從物體表面徹底清除， 該設備設計緊湊、重量輕、靈活性高，應用范圍廣。
人體洗消必須使用專業的放射性洗消液。
物體、工具、設備的洗消可以選擇配制的不同類型的洗消液。
主要技術參數
【去污效率】：45m2/h；
【洗消液貯存容量】：12L；
【尺寸】：185x600（mm）；
【重量】：3.2Kg。
操作說明
1）作業前，核應急救援工作人員必須佩戴口罩和
穿白色工作服，裝好噴槍；
2）按照核應急救援洗消要求，裝入配制好的洗消
液，不要冒出，最多可以12L，將氣筒放入并擰緊；
3）加壓到46@口即可，預計打40次氣；
4）打開噴槍閥，開始對核生物化學污染的場地、受污染人員的表面衣物、材料、 設備、工具等進行洗消；
5）一般不需調節噴嘴，如果選擇噴槍為可調的設備，則在需要調節霧狀時，噴嘴向右 旋為柱狀，向左為霧狀；
6）作業完成后，應及時將安全閥打開，放出氣體，將沒有使用完的洗消液倒出， 按照核生化洗消液管理規定處理。
維護保養
1）工作完成后，必須清洗，以免混合物于設備材料反應，污染腐蝕設備；
2）如果在工作時發生泄漏，應及時檢查氣密性器件，打開安全閥放出氣體，再進行調整；
3）打滿氣，如果沒有氣壓，說明活塞已經磨損，需要更換。
三、選擇配置的洗消模塊

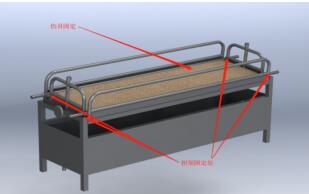

1）傷員核生化污染洗消平臺
FQX-I核生化污染洗消平臺是一種人體全身或者重傷員必需的核化污染清洗設備，用于核化污染情況下對臥姿傷員進行核生化污染洗消。
基本功能:
（1）模塊拼裝式結構：采用整體式模塊拼裝結構，整體性好、機動性好、又要易于拆裝，快速便捷；
（2）可固定傷員或者單架；
（3）拆裝時間≤10分鐘；
（4）床體外形尺寸： 長2400mm×寬750mm×高950mm；
（5）床體質量：95kg；
（6）配套傷員洗消裝置使用。
去污效率：
對皮膚上放射性沾染的去污效果：可以達到90%以上。
該裝置具有加熱、負壓廢水回收、噴射、毛刷洗消四個關鍵技術與功能；其工作時通過氣泵形成負壓吸力，在噴洗的同時，利用氣泵產生負壓吸力將噴到設備或物件表面上的洗消液及時吸回，使到清洗過皮膚組織或物件表面后的藥液不會四處流灑或滴落，避免二次污染，達到最大程度使產生的污染不擴散。
功能特點：
1）一體化整體設計，
2）內置1臺洗消主機，2套洗消管路，可同時操作，互不干擾；
3）操作面板與下箱體表面平齊，表面具備有效的積液排放途徑，高度密封性，液體不能沿操作面板和箱體內壁流入箱體內；
4）洗消液溫度調節：水體初始溫度至50℃之間；
5）洗消液流量：每套洗消管路，最大流量≥2L/min，可調節，額定壓力：≥0.25MPa；
6）接口
電氣接口遠離洗消液注入口和洗消廢液排出口；洗消廢液具備助力排放和自然排放2種方式；在斷電情況下，洗消液和洗消廢液具備緊急排放能力。
2）微負壓系統
為保證車間微負壓的存在，整個系統中必須存在一個穩壓排風系統（即穩定
室內外壓差在一數值之內。穩壓排風系統的最大抽風量可按照總強制排風的10~20%左右設計，采用壓力傳感控制電機頻率來控制室內負壓。洗消房建造過程中將車間密閉性越高對車間負壓系統也越好控制。
假設設定房間的整體負壓為10Pa，則空氣通過車間縫隙進入車間內的風速可這樣估算：假設這個過程中沒有溫度變化及能量損耗過程,則根據能量守恒：
△PV=1/2mv2 △P-(壓差)，單位：Pa ，V--通過縫隙的空氣體積，單位：m3，m-通過縫隙的空氣質量，單位：kg ，v-通過縫隙的空氣速度，單位：
m/s 一般空氣質量體積為28kg/ m3，則我們可以估算出空氣流動速率：
v=(2△PV/m)1/2=(2×10Pa×1/28kg/m3)1/2
=0.85m/s
則每平方米縫隙產生的風量為：
0.85m/s×1㎡×3600s/h=3060m3/h
一扇大門開啟一個小時在無風情況下產生進入的空氣量為：
0.85m/s×3.6m×3.8m×3600s/h=41860.8m3/h

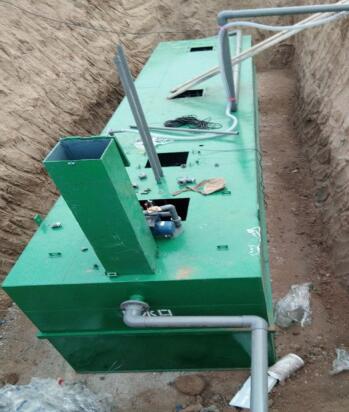

3）廢液收集處理系統

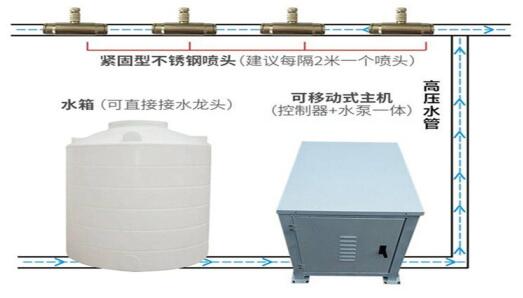

4）噴淋洗消系統
5）過氧化氫消毒系統

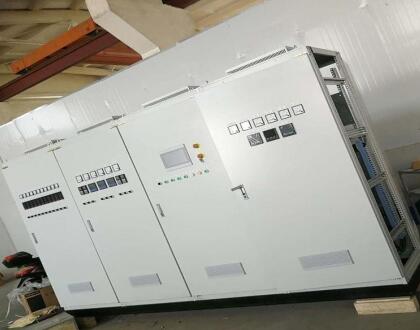

6）控制及動力設備
